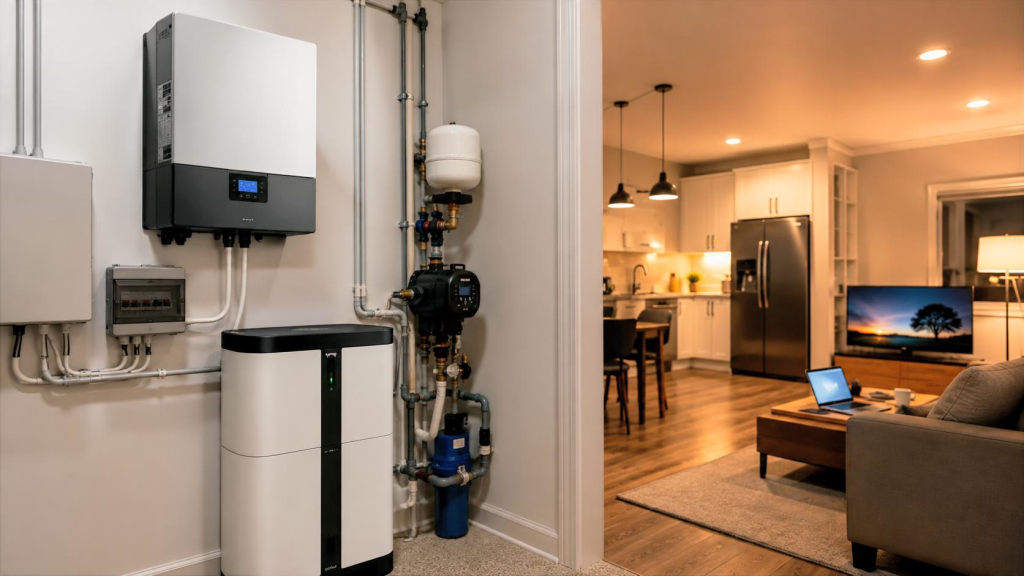

Солнечная батарея превращает дневное излучение в электроэнергию, но сама по себе не делает дом автономным. Для работы вечером и во время отключений также нужны инвертор, аккумуляторы, защитная автоматика и правильно выделенные резервные линии. Результат зависит от суточного потребления, сезона и площади, доступной для установки модулей.
Подбирая солнечную батарею, необходимо оценивать не только мощность одного модуля. Панель на 450 Вт в реальных условиях не вырабатывает 450 Вт непрерывно. Ее производительность меняется в течение дня и снижается из-за нагрева, облачности, затенения, загрязнения и потерь в оборудовании.
Расчет потребления дома
Начинать нужно с количества энергии, которое дом использует за сутки. Для базового автономного сценария можно взять такие приборы:
- холодильник – около 1,2–1,8 кВт·ч в сутки;
- котел и циркуляционный насос – примерно 1,5–2,5 кВт·ч;
- роутер и оптический терминал – около 0,4–0,7 кВт·ч;
- освещение – 0,8–1,5 кВт·ч;
- ноутбук, телевизор и зарядные устройства – 1–2 кВт·ч;
- скважинный насос – около 0,8–1,5 кВт·ч.
Суммарное потребление составит примерно 6–10 кВт·ч в сутки. Если добавить бойлер, стиральную машину, электрическую плиту или кондиционер, показатель может вырасти до 15–25 кВт·ч.
Для производства 8 кВт·ч за день недостаточно просто разделить это значение на мощность одной панели. Система на 2 кВт летом может выработать примерно 8–12 кВт·ч в солнечный день, но зимой ее результат иногда снижается до 1–4 кВт·ч. Поэтому автономность рассчитывают не по лучшему июльскому дню, а с учетом наиболее сложного сезона.

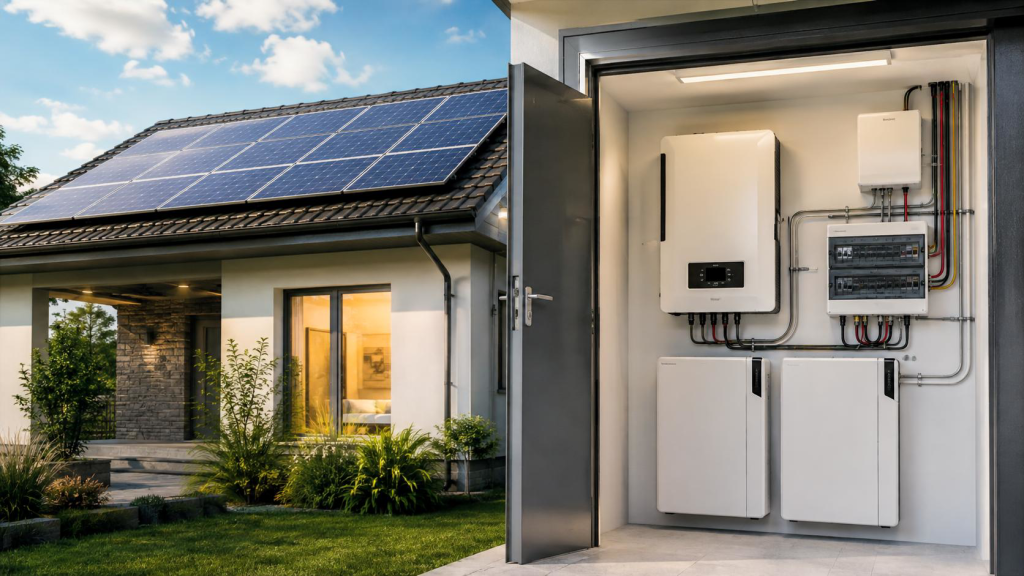

Панели, инвертор и батарея

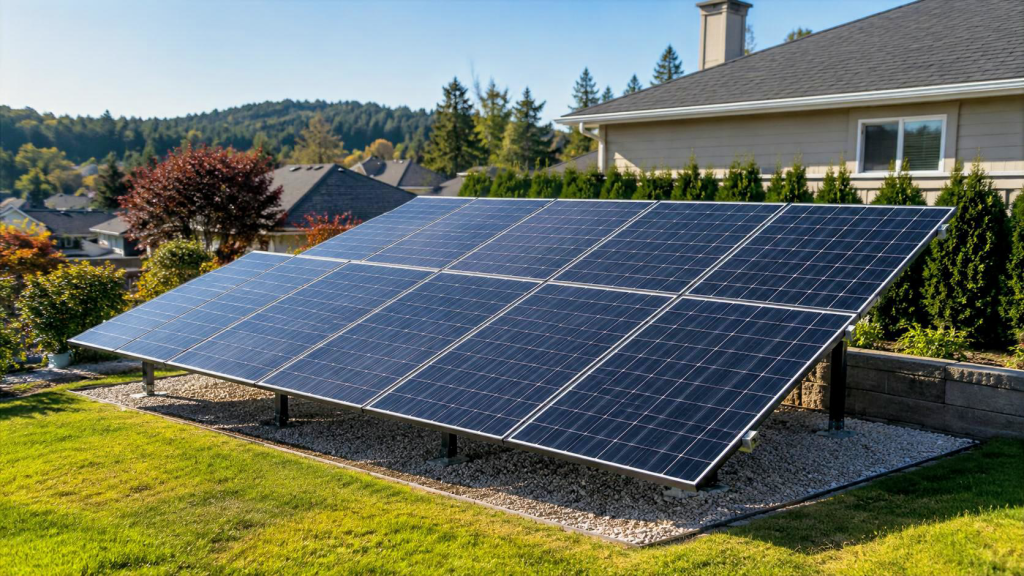

Если использовать модули мощностью 450 Вт, то массив на 4,5 кВт состоит из десяти панелей. Для одного модуля обычно требуется около 2 м² площади с учетом промежутков и креплений. Вся система займет примерно 20–23 м² крыши или наземной конструкции.
В теплый сезон массив на 4,5 кВт может производить примерно 18–27 кВт·ч в солнечный день. Весной и осенью результат часто находится в пределах 9–18 кВт·ч. Зимой возможен диапазон около 2,5–8 кВт·ч, а при плотной облачности или снежном покрове выработка будет ниже.
Пиковую мощность инвертора выбирают по одновременной работе приборов. Например, холодильник потребляет 150 Вт, насос – 900 Вт, котел – 150 Вт, освещение и электроника – еще 400 Вт. Рабочая нагрузка составляет около 1,6 кВт, но запуск насоса может кратковременно добавить до 2,5–3 кВт. Инвертор на 2 кВт не подойдет. Безопаснее рассматривать модель на 4–5 кВт с достаточной перегрузочной способностью.
Для восьми часов автономности при среднем потреблении 700 Вт требуется:
0,7 кВт × 8 часов = 5,6 кВт·ч.
После учета потерь инвертора и допустимой глубины разряда нужен аккумуляторный запас примерно 7–8 кВт·ч. Батарея номинальной емкостью 10 кВт·ч обычно дает около 8–9 кВт·ч полезной энергии в зависимости от технологии и настроек.
Как увеличить автономность
Самый простой способ уменьшить требуемую емкость батареи состоит в разделении нагрузки. Холодильник, котел, насос, освещение и связь подключают к резервной линии. Бойлер на 2 кВт, электроплиту на 5–7 кВт и мощные обогреватели оставляют вне нее.
График потребления также имеет значение. Если бойлер мощностью 2 кВт работает два часа с 11:00 до 13:00, он использует около 4 кВт·ч непосредственно от панелей. При вечернем включении эта энергия должна поступить из аккумулятора, что потребует увеличить его емкость примерно еще на 5 кВт·ч с учетом потерь.
При температуре воздуха 30 °C солнечные ячейки могут нагреваться до 50–65 °C. Если температурный коэффициент мощности равен примерно −0,35%/°C, то при нагреве до 60 °C расчетная потеря составит около 12,25%. Панель на 450 Вт при той же освещенности может выдавать примерно 395 Вт.
Подбор системы в 220Volt
В 220Volt оборудование подбирают по суточному потреблению, пиковой мощности, продолжительности резерва и условиям размещения панелей. Для дома с расходом 8 кВт·ч в сутки может быть достаточно системы на 3–5 кВт. При потреблении 20–25 кВт·ч потребуется более мощный массив, увеличенный аккумулятор и другой класс инвертора.
Дополнительно рассчитывают количество модулей в стринге, рабочий диапазон напряжения инвертора, ток заряда, сечение кабелей и защиту постоянного и переменного тока. Потери в правильно рассчитанной кабельной линии желательно удерживать примерно в пределах 1–3%.
Сергей Полищук участвует в подборе решений для солнечного и автономного энергоснабжения, оценивает нагрузку, условия монтажа и сезонный профиль генерации. При комплектации учитываются пусковые токи насосов и компрессоров, скорость зарядки батарей, возможность подключения генератора и дальнейшего расширения системы.
Ошибки при расчете автономности
Расчет только по мощности панелей
Система на 5 кВт не гарантирует 5 кВт постоянной мощности и одинаковой суточной выработки. Летом она может дать 25 кВт·ч за день, а зимой – около 5 кВт·ч.
Слишком маленький аккумулятор
Батарея на 5 кВт·ч не обеспечит десять часов работы при нагрузке 500 Вт. После учета допустимого разряда и потерь полезный запас может составить около 4–4,5 кВт·ч, то есть примерно 8 часов.
Резервирование нагревательных приборов
Электрический бойлер на 2 кВт за четыре часа потребляет 8 кВт·ч. Это сопоставимо со всей емкостью домашнего аккумулятора на 10 кВт·ч. Для автономной системы выгоднее нагревать воду днем от прямой солнечной генерации, а ночью оставлять резерв для котла, холодильника, насоса и освещения.
Перед расчетом нужно записать суточное потребление каждого прибора, отдельно определить пусковые токи, выделить критические линии и оценить зимнюю генерацию. Эти данные позволяют понять, сколько требуется панелей, какая емкость аккумулятора нужна и какие приборы придется ограничить во время длительного отключения.
