Вакуумный насос — это мощное оборудование, которое удаляет из системы воздух, газы, влагу и загрязнения, создавая чистую среду для хладагента. Если вы планируете купить вакуумный насос, важно понимать: долговечность прибора и глубина достигаемого вакуума напрямую зависят от условий его эксплуатации и своевременной замены масла.
Качество вакуумирования холодильной системы зависит не только от мощности оборудования. На результат влияют герметичность соединений, состояние шлангов, влажность, температура и техническое состояние насоса. Один из главных факторов — чистота масла, которое участвует в создании глубокого вакуума.

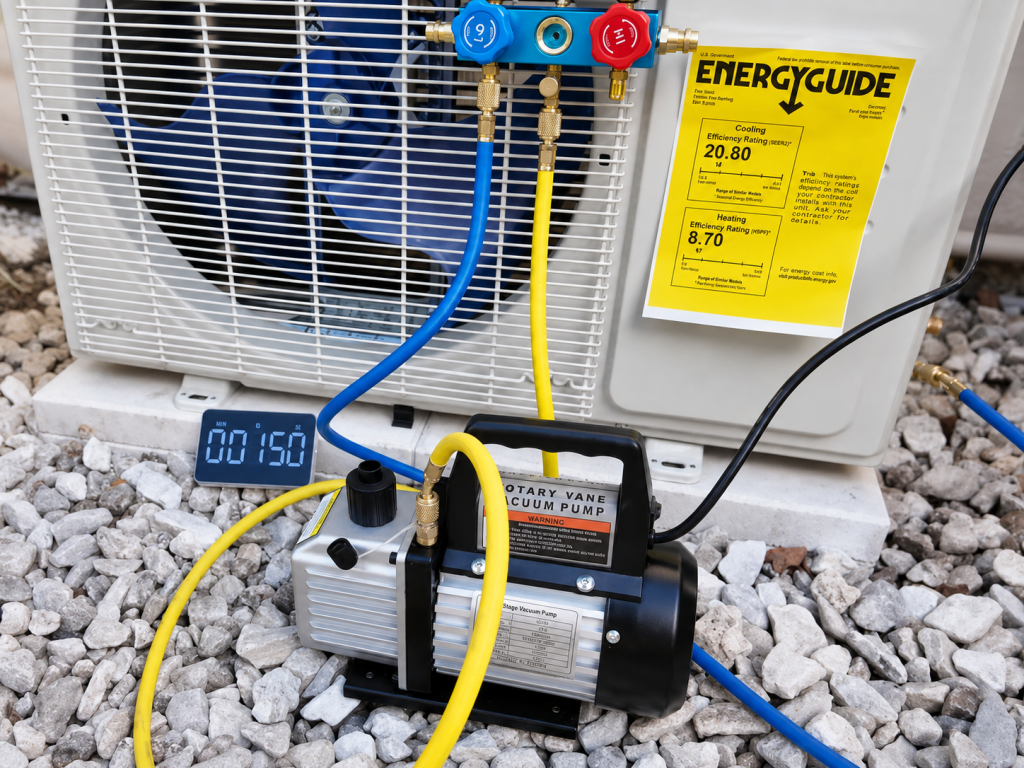

Чтобы проверить это на практике, был проведён эксперимент: вакуумный насос испытали до и после замены рабочей жидкости. Старое масло не менялось более двух лет.
Зачем вакуумировать систему

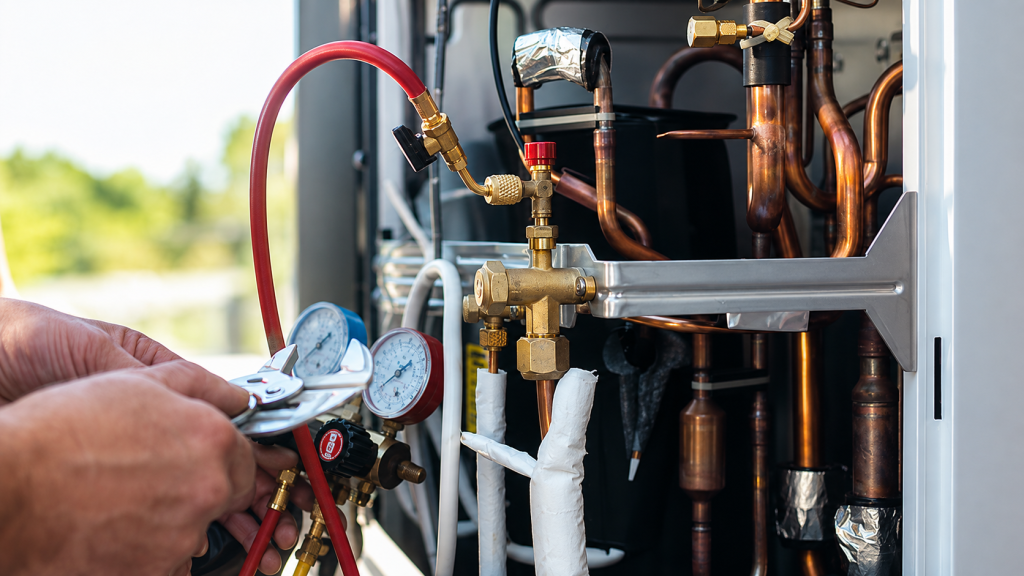

Перед заправкой хладагента из холодильного контура необходимо удалить воздух, влагу и неконденсирующиеся газы. Их наличие ухудшает теплообмен, повышает рабочее давление и может привести к нестабильной работе оборудования.
При снижении давления температура кипения воды уменьшается. Влага испаряется и удаляется из системы через вакуумный насос. Однако для этого недостаточно увидеть значение −1 бар на обычном манометрическом коллекторе: его точности недостаточно для оценки глубокого вакуума.

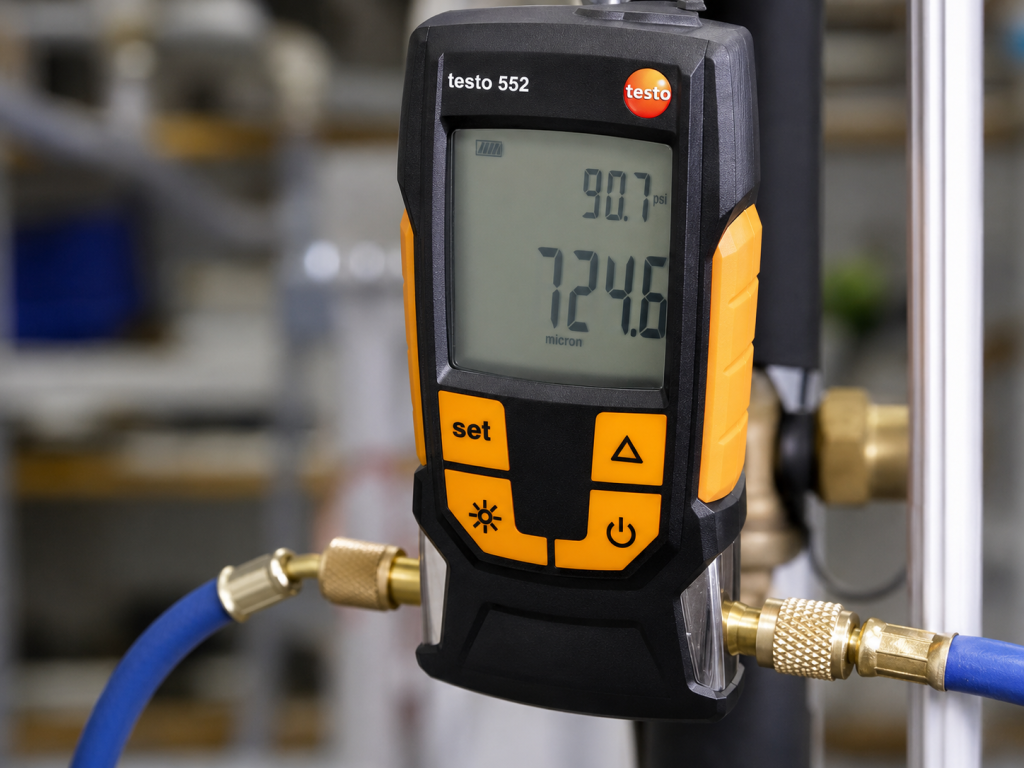

Для контроля необходим электронный вакуумметр, который измеряет абсолютное остаточное давление в микронах или паскалях. При этом прибор показывает давление в точке подключения, поэтому результат зависит не только от насоса, но и от герметичности всей схемы.

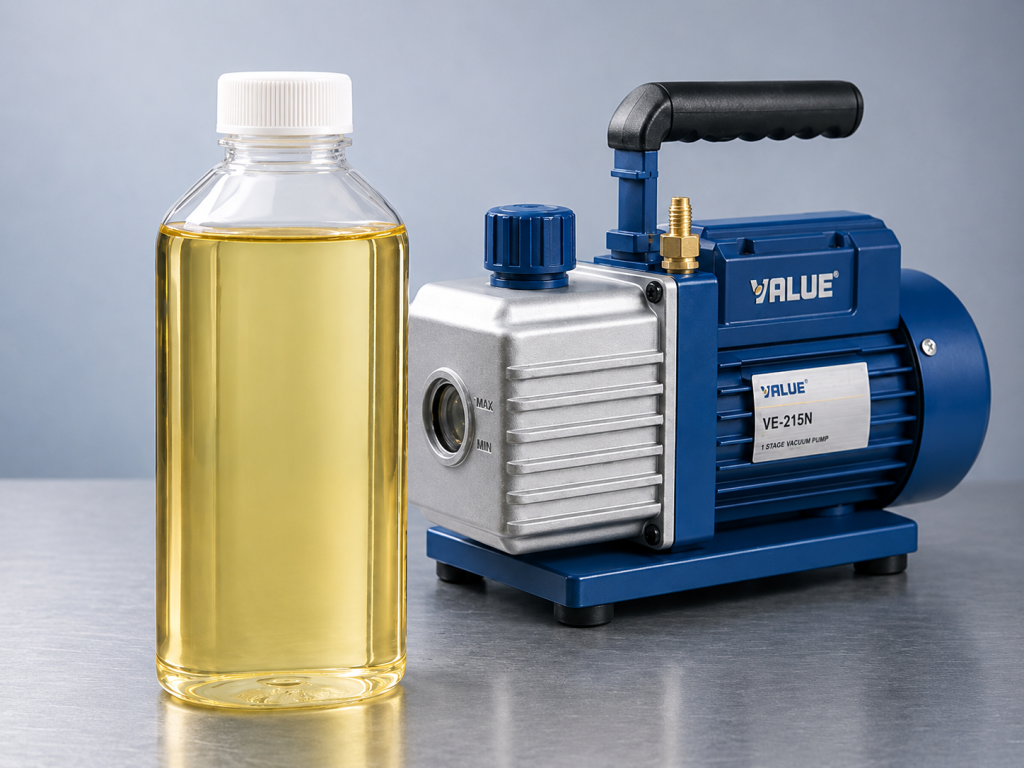

Как работает масло в вакуумном насосе
В пластинчато-роторном насосе масло выполняет несколько задач:
- смазывает ротор, пластины и подвижные детали;
- уплотняет рабочие зазоры;
- уменьшает обратное перетекание газа;
- отводит часть тепла;
- связывает загрязнения, поступающие из системы.
Особенно важна уплотняющая функция. Чистая рабочая жидкость заполняет микроскопические зазоры между деталями, благодаря чему вакуумный насос создаёт необходимый перепад давления.
В процессе вакуумирования в насос попадают влага, остатки хладагента и другие загрязнения. Из-за этого масло мутнеет, хуже уплотняет рабочую камеру и начинает ограничивать характеристики оборудования. Растворённые примеси также могут выделяться обратно при снижении давления.
В результате вакуумный насос работает медленнее, показания вакуумметра раньше выходят на плато, а достижение глубокого вакуума занимает больше времени.
Условия эксперимента
Для испытания использовались вакуумный насос Value VE-215N, электронный вакуумметр Testo 552 и шланг длиной 120 см. Газовый балласт был полностью закрыт. Масло в насосе было старое, не менялось около 1 года.
До и после обслуживания применялась одинаковая схема подключения. Это позволило сравнить результаты в близких условиях.
После остановки оборудования давление начинало быстро повышаться. Это указывает на небольшую утечку либо газовыделение в шланге или соединениях. Поэтому полученные значения характеризуют всю измерительную схему, а не только предельные возможности насоса.
Первое измерение
Вакуумный насос запустили со старым маслом, которое находилось внутри более двух лет. После продолжительной работы давление снизилось до 308 микрон, или приблизительно 41 Па.
По паспорту вакуумный насос должен создавать остаточное давление до 15 микрон, что соответствует примерно 2 Па. Фактический результат оказался заметно хуже заявленного.
Паспортное значение обычно измеряется непосредственно на входе исправного насоса в контролируемых условиях. Наличие шланга, переходников и небольшой утечки не позволяет напрямую сравнивать его с результатом эксперимента. Тем не менее первое измерение стало точкой отсчёта.
Замена и повторное испытание
После первого замера старое масло слили. Оно оказалось мутным, содержало влагу, эмульсию и следы износа.
Для удаления оставшихся загрязнений вакуумный насос промыли небольшим количеством свежей рабочей жидкости. После непродолжительной работы её слили, а насос заправили до требуемого уровня.
Затем вакуумный насос снова подключили к тому же шлангу и вакуумметру. На этот раз давление снижалось заметно быстрее, а итоговое значение достигло 18,4 Па, или примерно 138 микрон.
После обслуживания остаточное давление уменьшилось примерно на 55%. В одинаковой измерительной схеме вакуумный насос создал более чем в два раза более глубокий вакуум по абсолютному давлению.
При этом показатель 138 микрон всё ещё выше паспортных 15 микрон. Возможные причины — негерметичность соединений, газовыделение из шланга, внутренние загрязнения или износ оборудования.
Когда требуется обслуживание
На необходимость замены масла указывают:
- мутный или молочный оттенок;
- осадок и видимые загрязнения;
- заметное потемнение;
- попадание в насос большого количества влаги;
- снижение скорости вакуумирования;
- невозможность достичь прежнего давления;
- ранняя стабилизация показаний на высоком уровне.
Ориентироваться только на внешний вид нельзя. Некоторые примеси почти не изменяют цвет, но ухудшают характеристики насоса.
Единого интервала замены не существует. Он зависит от рекомендаций производителя, влажности, состояния обслуживаемых систем и интенсивности эксплуатации. После работы с сильно влажным или загрязнённым контуром обслуживание может потребоваться сразу. В ответственных случаях наиболее стабильный результат обеспечивает замена после каждого вакуумирования.
Что ещё влияет на результат
Если вакуумный насос медленно снижает давление, причина не обязательно связана с рабочей жидкостью. Продолжительность вакуумирования также зависит от:
- объёма и влажности системы;
- температуры окружающего воздуха;
- длины и внутреннего диаметра шлангов;
- количества переходников и вентилей;
- герметичности соединений;
- расположения вакуумметра;
- износа оборудования.
Обслуживание насоса не компенсирует утечку или неправильно собранную схему. Оценивать нужно как минимальное достигнутое давление, так и скорость его повышения после изоляции системы от насоса.
Вывод
Эксперимент подтвердил, что загрязнение рабочей жидкости заметно ухудшает характеристики оборудования. После промывки и заправки остаточное давление снизилось примерно с 41 до 18,4 Па, а вакуумный насос стал быстрее откачивать воздух.
Чистое масло обеспечивает смазку и герметизацию рабочих зазоров, помогает достичь глубокого вакуума и снижает износ механизмов. Поэтому его состояние необходимо регулярно контролировать, особенно после работы с влажными или загрязнёнными системами.
Однако качество вакуумирования определяется не одним фактором. Для стабильного результата исправный вакуумный насос должен использоваться вместе с электронным вакуумметром, герметичными соединениями и подходящими вакуумными шлангами.
