Думали когда-нибудь, куда девается тепло от электростанций? Правильно, улетает в атмосферу. А ведь его можно использовать! Вот для чего нужна когенерационная установка.

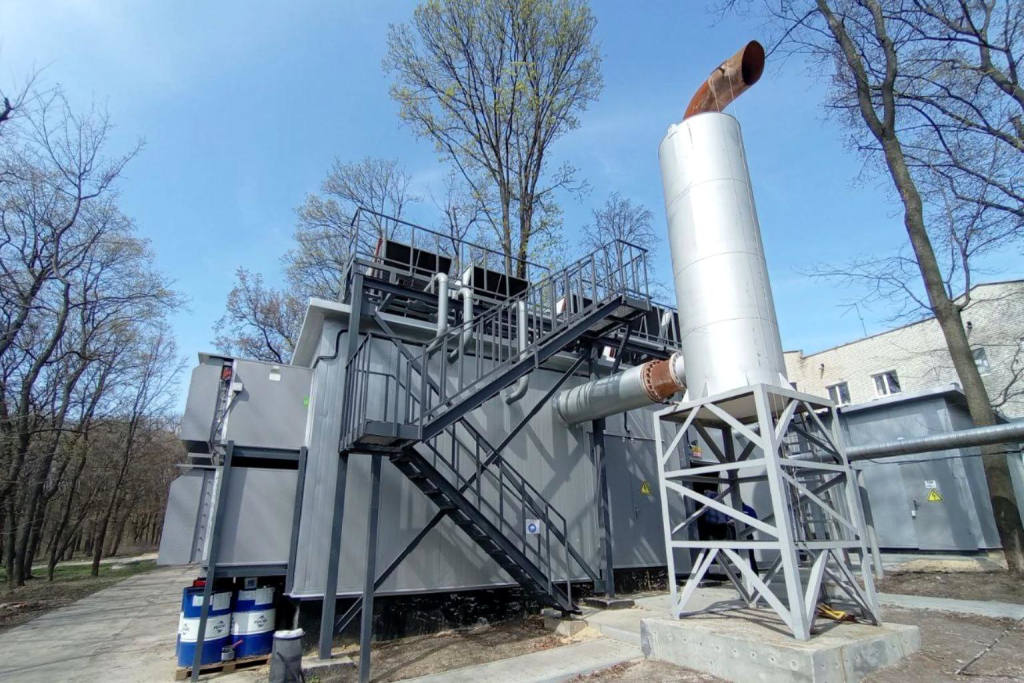

Когенерационная установка это специальное оборудование, которое одновременно вырабатывает электричество и тепло из одного топлива. Знаете что? Такой подход дает КПД до 90%, пока обычные электростанции едва дотягивают до 40%. Разница налицо.
В Украине такие системы становятся все популярнее. Промышленные предприятия, больницы, жилые комплексы переходят на когенерацию. А еще это хорошо сочетается с современным климатическим оборудованием – например, если нужно купить чиллер, когенерация может дать и холод благодаря специальным абсорбционным системам.
Когенерационные установки – принцип работы
Разберемся, как работает такая система. На самом деле ничего сложного.
Газопоршневой двигатель или турбина сжигает топливо. Это может быть природный газ, биогаз, попутный нефтяной газ. При сгорании топлива двигатель крутит вал генератора – получается электричество. Вот и первая часть работы.
А теперь самое интересное. При работе двигатель нагревается. Выхлопные газы выходят с температурой 450-550°C. Система охлаждения тоже горячая. В обычных электростанциях все это тепло просто теряется. А в когенерационных установках его собирают специальные теплообменники.
Горячая вода на выходе имеет температуру 80-90°C. Ее можно направить на отопление зданий, для горячего водоснабжения, в производственные процессы. Получается два продукта из одного топлива. Кстати, именно поэтому когенерационные установки так эффективны.
Что такое когенерационная установка – состав и компоненты
Когенерационная установка состоит из нескольких основных частей. Каждая делает свою работу.
- Силовой агрегат – это сердце системы. Обычно используется газопоршневой двигатель или газовая турбина. Есть варианты на дизельном топливе, но газовые распространены больше. Двигатель работает круглосуточно, поэтому делается надежным.
- Электрогенератор крепится на одном валу с двигателем. Преобразует механическую энергию в электрическую. Мощность бывает разная – от 40 кВт до нескольких мегаватт.
- Система утилизации тепла включает несколько теплообменников. Первый собирает тепло выхлопных газов. Второй забирает тепло от системы охлаждения двигателя. Третий управляет общим балансом, чтобы не было перегрева.
- Система управления контролирует все параметры. Следит за температурой, давлением, нагрузкой. При отклонениях автоматически регулирует работу или останавливает установку для безопасности.
- Контейнер защищает оборудование от погоды. Современные когенерационные установки часто делают в блок-контейнерах. Их легко перевозить и устанавливать на объекте.
Когенерационные установки это экономия и эффективность
Главное преимущество – высокий КПД. Давайте посмотрим на цифры.
| Тип системы | Электрический КПД | Тепловой КПД | Общий КПД |
| Обычная ТЭС | 35-40% | 0% | 35-40% |
| Газовая котельная | 0% | 85-92% | 85-92% |
| Когенерационная установка | 35-42% | 45-50% | 85-92% |
Видите разницу? Когенерация берет лучшее из обоих миров. Вырабатывает электричество и тепло одновременно.
Экономия топлива доходит до 40% по сравнению с раздельной выработкой. Представьте промышленное предприятие. Покупает электричество из сети, греет воду в котельной. Две системы, два счета, двойные расходы. А теперь одна когенерационная установка дает все сразу. Окупается за 3-6 лет.
А вот еще плюсы. Меньше зависимости от центральных сетей. Если электричество отключили – у вас своя генерация работает. Качество энергии выше, потому что вырабатывается на месте, без потерь при передаче. А потери в сетях бывают 10-12%, между прочим.
Экологический эффект тоже есть. Повышенная эффективность означает меньший расход топлива. Выбросы вредных веществ сокращаются в 2-3 раза по сравнению с раздельной генерацией.
Где применяются когенерационные установки
- Промышленные предприятия – главные потребители когенерации. Заводы, фабрики, цеха постоянно нуждаются в электричестве и тепле. Для технологических процессов, сушки, мойки, отопления помещений. Газопоршневая когенерационная установка здесь работает круглосуточно с максимальной загрузкой.
- Пример из практики. Крупный молочный завод установил когенерацию мощностью 2 МВт. Электричество идет на работу оборудования, тепло – на пастеризацию молока, мойку цистерн, отопление. Экономия составила 35% от прежних энергозатрат.
- Жилые комплексы и микрорайоны все чаще выбирают модульные когенерационные блоки. Новостройки делают собственные мини-ТЭЦ. Дают электричество, отопление, горячую воду. Жильцы платят меньше, застройщик окупает вложения за счет продажи излишков электричества в сеть.
- Медицинские учреждения требуют бесперебойного энергоснабжения. Больницы, роддома, клиники не могут остаться без света и тепла. Когенерационная установка работает параллельно с сетью, но при отключении переходит в автономный режим. Резервное электроснабжение и отопление гарантированы.
- Торговые центры и бизнес-комплексы тратят огромные деньги на электричество и климат-контроль. Освещение, вентиляция, кондиционирование, эскалаторы работают постоянно. Когенерация снижает затраты и делает объект энергонезависимым.
- Сельское хозяйство активно внедряет когенерацию на биогазе. Животноводческие фермы, птицефабрики, свинокомплексы производят много органических отходов. Их перерабатывают в биореакторах, получая биогаз. Он идет в когенерационную установку, которая дает электричество и тепло. А отработанные газы содержат углекислый газ – его можно подавать в теплицы для ускорения роста растений.
- Угольные шахты используют шахтный метан для когенерации. Метан раньше просто выбрасывался в атмосферу, загрязняя воздух. Теперь его собирают и направляют в когенерационные установки. Получается электричество для нужд шахты и близлежащих поселков.
Что такое когенерационная установка в сравнении с другими системами
Сравним когенерацию с привычными вариантами энергоснабжения.
- Обычная газовая котельная дает только тепло. КПД хороший – 85-92%. Но электричество приходится покупать из сети. Платите за передачу, несете потери. При аварии на линии остаетесь без света.
- Дизельный генератор вырабатывает электричество. Надежно, автономно. Но дорого в эксплуатации. Дизель стоит больше газа. А тепло от выхлопа просто уходит в воздух. КПД получается низкий.
- Центральное отопление и сетевое электричество – классика. Зависите от поставщиков. Тарифы растут каждый год. Аварии случаются. Качество не всегда на высоте. А еще за подключение платить нужно.
А теперь когенерация. Вырабатываете оба вида энергии сами. Расходы снижаются. Надежность растет. Окупается за несколько лет. Дальше – чистая экономия.
Конечно, есть нюансы. Начальные вложения выше, чем в котельную. Нужно топливо – обычно газ. Требуется обслуживание, хотя межсервисные интервалы большие – от 30 000 часов. Но если объект работает круглосуточно и нужны и электричество, и тепло – когенерация однозначно выгоднее.
Когенерационные установки на разных видах топлива
Когенерация работает на разном топливе. Выбор зависит от доступности и стоимости.
Природный газ – самое популярное топливо. Дешевый, доступный через газопровод, экологичный. Газопоршневые установки на природном газе составляют большинство в Украине. Двигатель настроен на метан, работает стабильно.
Биогаз получают из органических отходов. Навоз, птичий помет, остатки растений разлагаются в биореакторе без доступа кислорода. Образуется газ с содержанием метана 50-70%. Его очищают от примесей и направляют в когенерационную установку. Двойная выгода – утилизация отходов и выработка энергии.
Попутный нефтяной газ раньше просто сжигали в факелах на нефтепромыслах. Теперь используют для когенерации. Устанавливают мобильные блок-контейнеры прямо на месторождении. Вырабатывают электричество для буровых установок.
Дизельное топливо применяется реже. Дороже газа, выхлопы вреднее. Но в местах без газопровода дизельная когенерация может быть единственным вариантом. Топливо привозят автоцистернами.
Альтернативные газы – древесный, пиролизный, коксовый, свалочный. Когенерационные установки могут работать на низкокалорийном топливе. Главное – правильно настроить двигатель.
Технические особенности и режимы работы
Когенерационная установка может работать в разных режимах. Выбор зависит от задач объекта.
Автономный режим используется там, где нет централизованного электроснабжения. Удаленные поселки, промышленные объекты вдали от сетей. Вся потребляемая электроэнергия вырабатывается собственными источниками. Нужно точно рассчитать мощность и предусмотреть резервирование.
Параллельная работа с сетью – самый распространенный вариант. Установка работает постоянно, вырабатывая базовую нагрузку. При пиковых нагрузках добирается электричество из сети. Когда своя генерация больше потребления – излишки продаются в сеть. Выгодно для владельца и для энергосистемы.
Островной режим включается при аварии в сети. Установка автоматически отключается от внешней сети и переходит на автономную работу. Обеспечивает бесперебойное электроснабжение критически важных потребителей.
Когенерационные установки лучше всего работают с постоянной нагрузкой близкой к максимальной. Круглосуточная работа 7 дней в неделю – оптимальный режим. При нагрузке меньше 50% эксплуатация становится неэффективной. КПД падает, расход топлива на единицу энергии растет.
Тепловой баланс регулируется автоматически. Если тепла вырабатывается больше, чем нужно – байпасный клапан отводит часть выхлопных газов мимо котла-утилизатора. Зимой используется все тепло для отопления. Летом, когда отопление не нужно, тепло можно направить на горячее водоснабжение или в абсорбционные чиллеры для производства холода.
Тригенерация – следующий уровень эффективности
А вот еще интересная штука. Тригенерация – это когенерация плюс холод. Получается три вида энергии из одного топлива.
Летом потребность в отоплении падает, а вот кондиционирование нужно. Избыточное тепло направляют в абсорбционный чиллер. Он работает не на электричестве, а на горячей воде. Получается холод для систем кондиционирования.
Такие системы ставят в торговых центрах, гостиницах, больницах. Круглый год установка работает с максимальной загрузкой. Зимой дает электричество и тепло. Летом – электричество и холод. КПД использования топлива получается максимальный.
Обслуживание когенерационных установок
Техническое обслуживание нужно, как любому двигателю. Но современные установки довольно надежные.
Межсервисные интервалы составляют 30 000 – 50 000 моточасов. Это примерно 3-6 лет непрерывной работы. Проверяют масло, фильтры, свечи зажигания. Регулируют клапаны. Типовое обслуживание двигателя внутреннего сгорания.
Капитальный ремонт требуется через 200 000 – 250 000 моточасов. Меняют поршневую группу, гильзы цилиндров, другие изношенные детали. После капремонта установка работает как новая еще столько же.
Система управления постоянно мониторит все параметры. При отклонениях сигнализирует оператору. Серьезные проблемы приводят к автоматической остановке для предотвращения поломки.
Многие производители предлагают сервисные контракты. Специалисты регулярно проводят техобслуживание, мониторят работу удаленно, быстро приезжают при неисправностях. Владелец просто использует установку, не беспокоясь о технических деталях.
Экономическая эффективность и окупаемость
Когенерационная установка – это инвестиция. Давайте посчитаем выгоду.
Начальные затраты включают покупку оборудования, установку, подключение. Для установки мощностью 1 МВт это примерно 40-60 миллионов рублей. Звучит дорого. Но дальше начинается экономия.
Экономия складывается из нескольких частей. Снижение затрат на покупку электричества – вырабатываете сами. Экономия на отоплении – используете попутное тепло. Нет платы за передачу электроэнергии по сетям. Можно продавать излишки электричества.
Типичная окупаемость – от 3 до 6 лет. Зависит от цен на топливо и электричество, режима работы, тарифов на продажу энергии. Чем больше часов в году работает установка, тем быстрее окупается.
После окупаемости каждый год – чистая прибыль. Установка работает 20-25 лет. Получается значительная экономия за весь срок службы.
Государство во многих странах поддерживает когенерацию льготами. Специальные тарифы на продажу электричества, налоговые вычеты, субсидии на установку. В Украине есть “зеленый тариф” для биогазовых установок. Стимулирует развитие возобновляемой энергетики.
Перспективы когенерации в Украине
Когенерация в Украине развивается активно. Энергетический кризис, высокие тарифы, ненадежность централизованных сетей – все это толкает предприятия искать альтернативы.
Промышленные объекты строят собственные мини-ТЭЦ. Новые жилые комплексы проектируются с когенерационными установками. Старые котельные модернизируются, добавляется электрогенерация.
Биогазовая когенерация растет быстрее всего. Сельхозпредприятия получают двойную выгоду – утилизация отходов и выработка энергии. Выгоднее, чем покупать электричество и платить за вывоз навоза.
Технологии совершенствуются. Установки становятся эффективнее, надежнее, дешевле. Появляются компактные модульные решения. Автоматизация упрощает эксплуатацию.
Когенерация – это будущее децентрализованной энергетики. Каждый крупный потребитель может вырабатывать энергию сам. Снижает нагрузку на централизованные сети. Повышает энергобезопасность страны.
Подводим итоги
Теперь вы знаете, что такое когенерационная установка и как она работает. Это технология одновременной выработки электричества и тепла из одного топлива. КПД достигает 90% против 40% у обычных электростанций.
Когенерационные установки применяются в промышленности, жилом секторе, медицине, сельском хозяйстве. Работают на природном газе, биогазе, других видах топлива. Дают энергонезависимость и существенную экономию.
Окупаемость 3-6 лет, дальше чистая прибыль. Надежность высокая, межсервисные интервалы большие. Экологический эффект положительный.
Если у вашего объекта есть постоянная потребность в электричестве и тепле – когенерация стоит рассмотреть. Проконсультируйтесь со специалистами, закажите расчет эффективности. Возможно, это именно то решение, которое нужно вашему бизнесу.
