Системы вентиляции с фиксированной скоростью работы вентиляторов потребляют избыточную энергию и создают некомфортные условия. Постоянный шум, невозможность регулировки производительности, высокие счета за электричество – типичные проблемы традиционных систем. Современное решение позволяет адаптировать работу вентиляции под реальные потребности, экономя до 60% энергии.
Частотный преобразователь для однофазного двигателя открывает новые возможности для управления вентиляционным оборудованием в частных домах, квартирах, офисах и небольших производственных помещениях. Правильно настроенная система обеспечивает идеальный микроклимат при минимальных затратах.
Проблемы традиционных систем вентиляции
Большинство бытовых и полупромышленных вентиляционных систем оснащены простыми однофазными двигателями с включением через обычный выключатель. Такая схема имеет множество недостатков.
| Проблема | Последствия | Влияние на комфорт | Перерасход энергии |
| Постоянная максимальная скорость | Избыточная производительность | Сквозняки, шум | 40-70% |
| Жесткий пуск | Скачки тока, износ оборудования | Резкий шум при включении | – |
| Невозможность регулировки | Работа по принципу вкл/выкл | Перепады температуры | 30-50% |
| Отсутствие адаптации | Одинаковая работа при любых условиях | Дискомфорт | 50-80% |
Частотник для однофазного двигателя решает все эти проблемы комплексно, превращая примитивную систему в интеллектуальную вентиляцию.
Типы вентиляционных систем и применение частотников
Приточная вентиляция: Обеспечивает подачу свежего воздуха с улицы. Частотник позволяет регулировать объем подаваемого воздуха в зависимости от количества людей в помещении, времени суток, показаний датчиков CO₂. Зимой можно снизить обороты для уменьшения теплопотерь, летом – увеличить для лучшего охлаждения.
Вытяжная вентиляция: Удаляет загрязненный воздух из помещений. На кухне интенсивность вытяжки должна зависеть от режима готовки – при кипячении воды достаточно 30% мощности, при жарке нужно 100%. Частотное управление автоматизирует этот процесс.
Рекуперационные системы: Современные системы с рекуперацией тепла особенно выигрывают от частотного управления. Синхронная регулировка притока и вытяжки оптимизирует теплообмен и снижает энергопотребление на обогрев приточного воздуха на 60-80%.

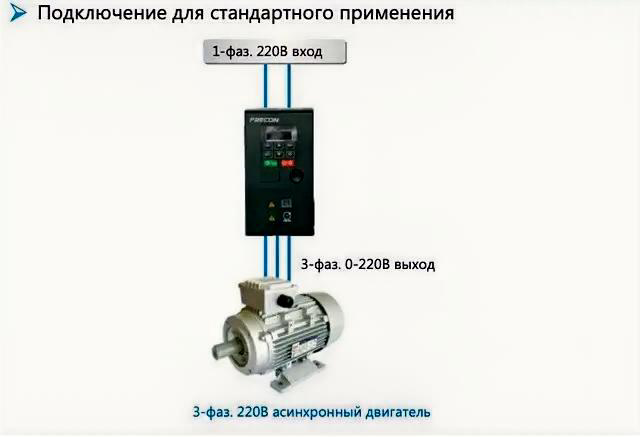

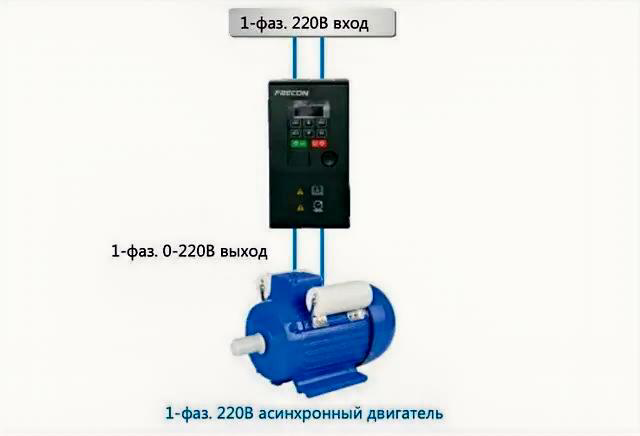

Схемы подключения и управления
Базовая схема с ручным управлением: Простейший вариант для небольших помещений. Частотник устанавливается в техническом помещении, управление – поворотной ручкой. Три фиксированных положения: минимум (30%), средний (60%), максимум (100%). Подходит для жилых комнат, где режим вентиляции меняется редко.
Схема с датчиком влажности: Оптимальна для ванных комнат и кухонь. Датчик влажности подключается к аналоговому входу частотника. При повышении влажности выше 60% вентилятор автоматически увеличивает обороты до 80-100%, при нормализации (40-50%) снижает до 30-40%.
Схема с датчиком CO₂: Идеальное решение для офисов, конференц-залов, учебных классов. Датчик углекислого газа контролирует концентрацию CO₂ и управляет производительностью вентиляции. При концентрации ниже 800 ppm – минимальные обороты, выше 1200 ppm – максимальные.
Расчет экономии электроэнергии
Зависимость потребления мощности от скорости вращения вентилятора нелинейная – она пропорциональна кубу скорости. Это означает колоссальную экономию при снижении оборотов.
| Скорость вентилятора | Производительность | Потребление мощности | Экономия энергии |
| 100% (без частотника) | 100% | 100% (1000 Вт) | 0% |
| 80% (с частотником) | 80% | 51% (510 Вт) | 49% |
| 60% (с частотником) | 60% | 22% (220 Вт) | 78% |
| 40% (с частотником) | 40% | 6% (60 Вт) | 94% |
Реальный пример для офиса:
- Вентилятор: 1 кВт, работа 12 часов/день
- Без частотника (100% постоянно): 1 кВт × 12 ч × 30 дней = 360 кВт·ч/месяц
- С частотником (среднее 50% мощности): 180 кВт·ч/месяц
- Экономия: 180 кВт·ч или ~475 грн/месяц при тарифе 2.64 грн/кВт·ч
- Годовая экономия: ~5700 грн
- Стоимость частотника: 3500-4500 грн
- Окупаемость: 8-9 месяцев
Дополнительные преимущества частотного управления
Снижение уровня шума: Шум вентилятора пропорционален пятой степени скорости вращения. Снижение оборотов на 20% уменьшает шум в 2 раза (на 3 дБ ощущается как значительное снижение). На ночь можно установить 40-50% от максимума – вентиляция работает, но практически бесшумно.
Продление срока службы оборудования: Плавный пуск устраняет ударные нагрузки на подшипники и крыльчатку. Работа на пониженных оборотах снижает износ механических узлов. Срок службы вентилятора увеличивается с 5-7 до 12-15 лет.
Защита от перегрузок: Частотник постоянно контролирует ток двигателя и автоматически снижает обороты при перегрузке (загрязненный фильтр, обледенение воздуховода). Это предотвращает перегрев и поломку двигателя.
Практические рекомендации по настройке
Оптимальные режимы для разных помещений:
- Спальня ночью: 25-35% (минимальный шум, достаточный воздухообмен)
- Спальня днем: 40-50% (комфортная вентиляция)
- Гостиная с людьми: 60-80% (активный воздухообмен)
- Кухня при готовке: 80-100% (максимальная вытяжка)
- Ванная после душа: 70-90% (быстрое удаление влаги)
- Офис в рабочее время: 50-70% (по датчику CO₂)
- Офис ночью: 20-30% (минимальная вентиляция)
Настройка времени разгона и торможения: Для вентиляционных систем рекомендуется медленный разгон (15-30 секунд) и торможение (10-20 секунд). Это обеспечивает комфортное изменение воздушных потоков без сквозняков и шумовых всплесков.

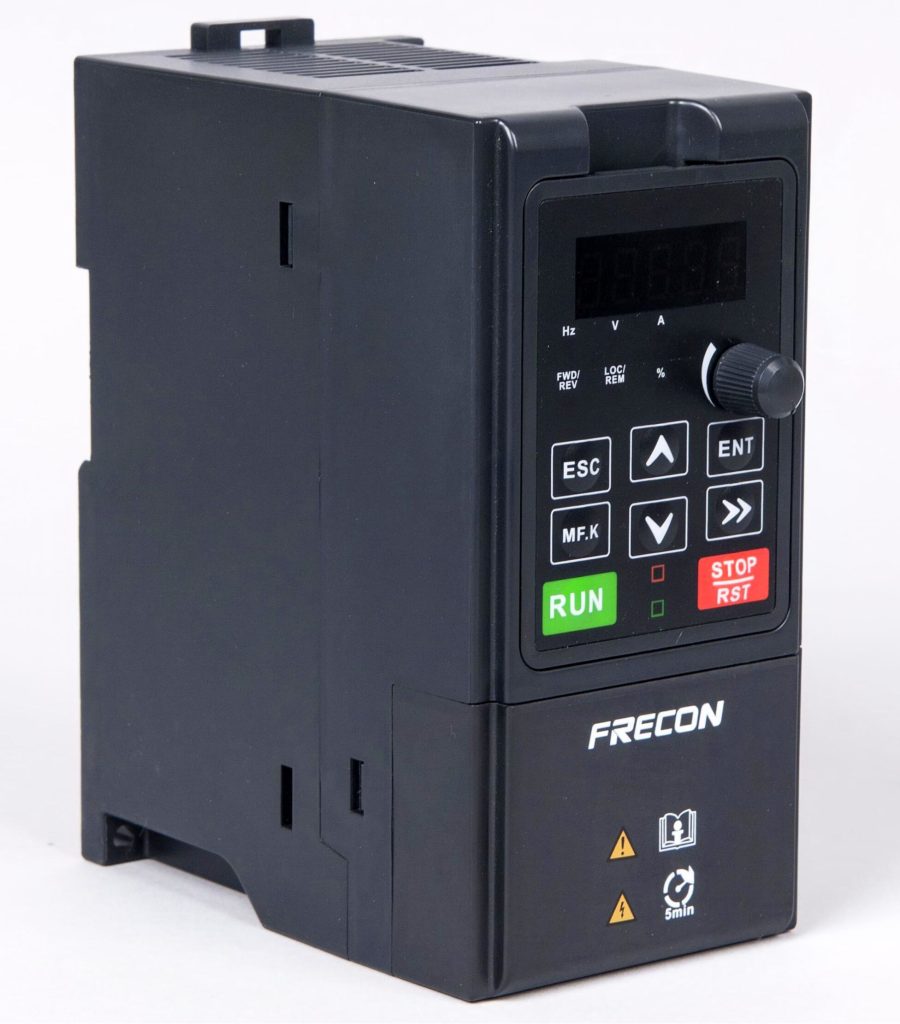

Выбор частотника для вентиляции
Ключевые требования к частотнику для вентиляционных систем:
- Класс защиты IP54 или выше (защита от пыли и влаги)
- Наличие режима сна (автоматическая остановка при закрытых заслонках)
- Аналоговый вход для датчиков (влажности, CO₂, температуры)
- Программируемые выходы для управления заслонками
- Встроенный ПИД-регулятор для точного поддержания параметров
- Функция компенсации загрязнения фильтров
Для типового вентилятора мощностью 0.5-1.5 кВт подойдет частотник на 1.5-2.2 кВт стоимостью 2500-4500 грн. Более мощные системы (2-3 кВт) требуют частотников на 3-4 кВт стоимостью 4000-7000 грн.
Интеграция с системами умного дома
Современные частотные преобразователи для однофазных двигателей могут интегрироваться в системы умного дома через:
- Релейные выходы для базовых команд (вкл/выкл, режимы)
- Аналоговые сигналы 0-10В или 4-20мА для плавного управления
- Протоколы связи Modbus RTU/TCP для продвинутых систем
- Wi-Fi модули для управления через смартфон
Это позволяет создать полностью автоматизированную систему климат-контроля, которая адаптируется под погоду, время суток, присутствие людей и другие факторы.
Установка частотника для однофазного двигателя вентиляционной системы – это инвестиция, которая окупается менее чем за год и обеспечивает комфортный микроклимат при минимальных энергозатратах.
